 Type 1 (1 – 16 GHz) |

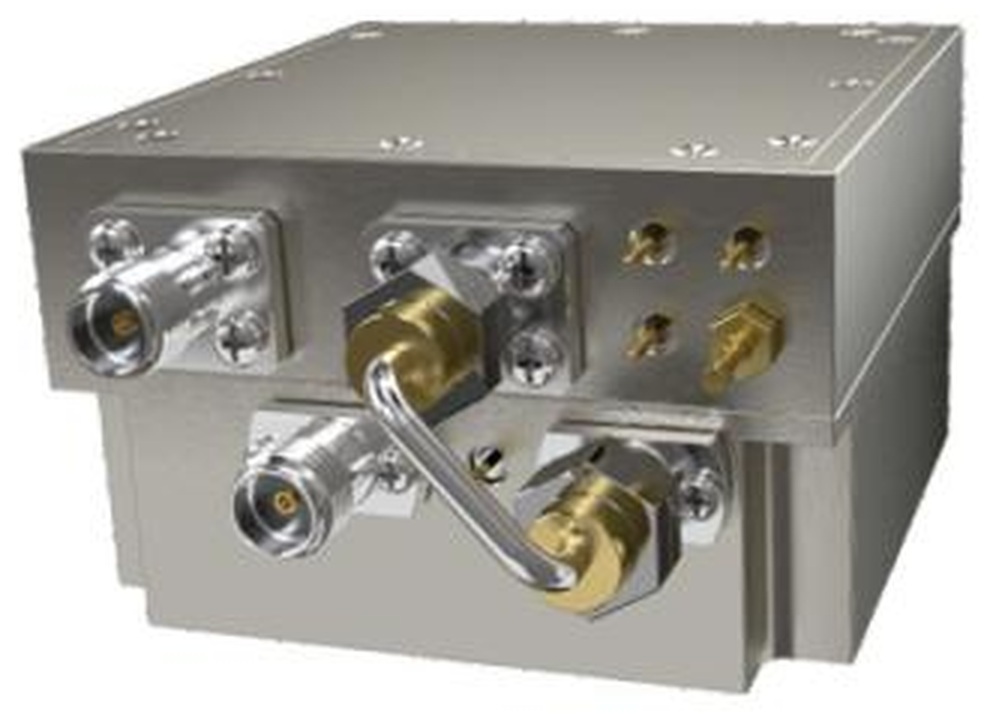

 Type 2 (1 – 52 GHz) |
Phase-locked dielectric resonator oscillator (PDRO), ultra-low phase noise grade. Covers 1–52 GHz in two package types and locks to a 100 MHz reference input.
| Parameter | Type 1 | Type 2 | ||||||||||||||||||||||||||||||||||||
| Specifications | ||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Frequency range | 1 – 16 GHz | 1 – 52 GHz | ||||||||||||||||||||||||||||||||||||
| Output power | ≥ +10 dBm | |||||||||||||||||||||||||||||||||||||
| Input reference frequency / phase noise | 100 MHz / -170 dBc/Hz @ 1 kHz | |||||||||||||||||||||||||||||||||||||
| Reference input power | ≥ +10 dBm | |||||||||||||||||||||||||||||||||||||
| System phase noise floor | -140 dBc/Hz @ 100 Hz -170 dBc/Hz @ 1 kHz -180 dBc/Hz @ 10 kHz -180 dBc/Hz @ 100 kHz |
|||||||||||||||||||||||||||||||||||||
| Spurious | ≥ 70 dBc (1 – 44 GHz); ≥ 65 dBc (44 – 52 GHz) | |||||||||||||||||||||||||||||||||||||
| Spurious note | 16–32 GHz: 1/2 harmonic ≥ 60 dBc; 32–52 GHz: 1/4, 2/4, 3/4 and 5/4 harmonics ≥ 60 dBc | |||||||||||||||||||||||||||||||||||||
| Harmonics | ≥ 20 dBc | |||||||||||||||||||||||||||||||||||||
| Power supply | ≤ +12V / 400 mA (external reference) ≤ +12V / 700 mA (internal reference) |
|||||||||||||||||||||||||||||||||||||
| Lock indicator | TTL, high in lock | |||||||||||||||||||||||||||||||||||||
| Operating temperature | -40°C to +70°C | |||||||||||||||||||||||||||||||||||||
| Storage temperature | -55°C to +85°C | |||||||||||||||||||||||||||||||||||||
| Package | ||||||||||||||||||||||||||||||||||||||
| Dimensions (mm) | 50.8 × 47.8 × 15.7 | 50.8 × 47.8 × 35.7 | ||||||||||||||||||||||||||||||||||||
| Mounting | 4 × M2 THR | 8 × M3, depth 6 | ||||||||||||||||||||||||||||||||||||
| RF / reference ports | REF in, RF out | 100M in, REF in, 100M out, RF out | ||||||||||||||||||||||||||||||||||||
| Low Phase Noise PDRO – SSB Phase Noise (dBc/Hz) | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
